ヘアドライヤーのスイッチ修理　Panasonic ヘアドライヤー EH-NE6G

2025年8月30日

スイッチ不具合を修理　 Panasonic ヘアドライヤー EH-NE6G

実家にあるヘアドライヤー
母から、DRYに切り替えると動かない、スイッチを押すと動くという電話が入った。
聞くと、ドライだけスイッチを押すと動く・・・スライドスイッチなのに・・・？　聞いていてもよくわからないので、また行ったときに確認すると言って電話は終えた。

それから実家に行った時に確認した。
まだ全然使っていない程きれい・・・
なんでも買って早々でおかしくなったと。早々が1年超えていたかもわかりませんが、おかしかったらすぐに店に言えばよいものの放置していたようです。
なぜだかよくわかりません・・・。

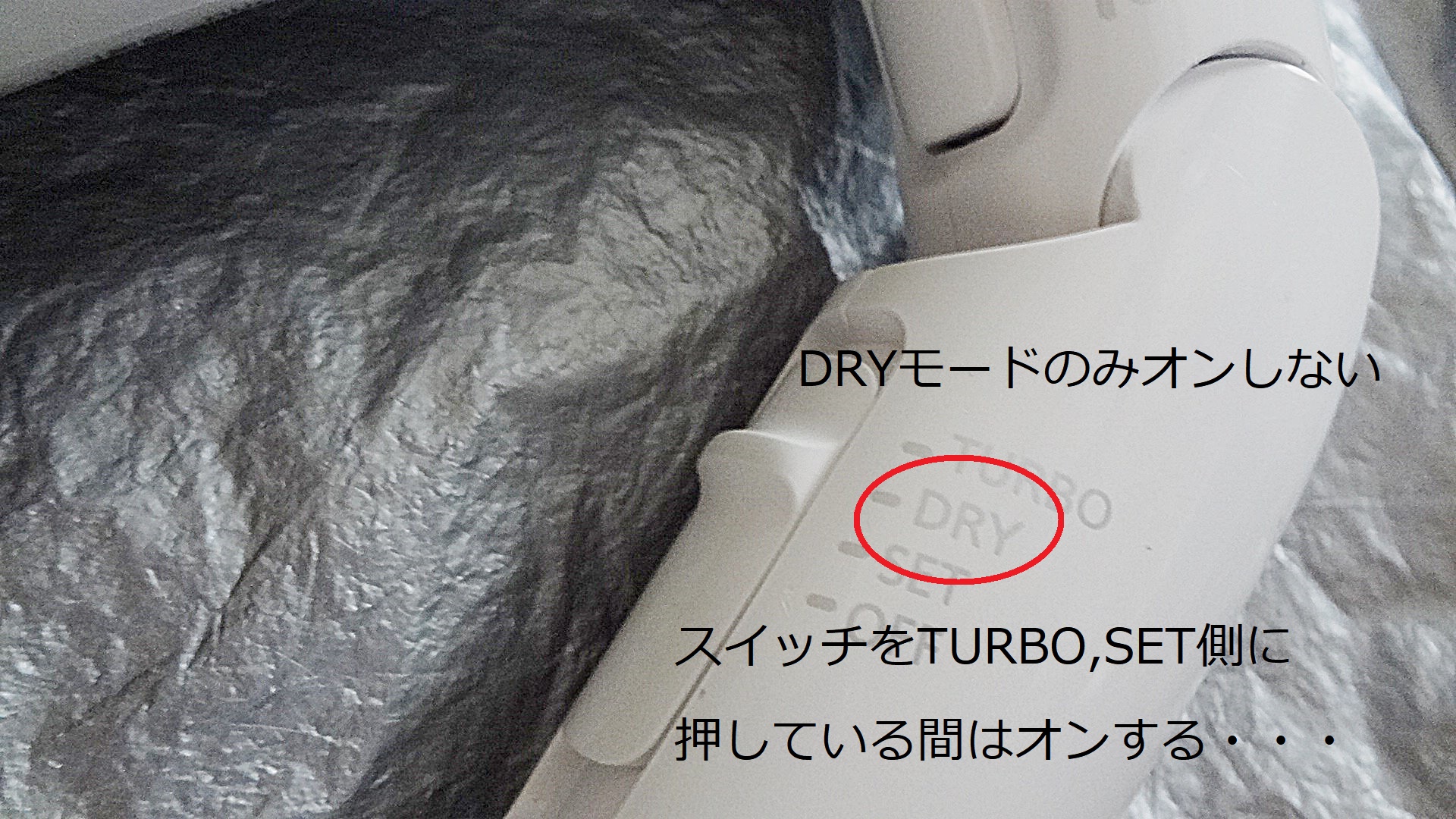

で確認すると、言う通りDRYモードでは確かに全く動かない。
そして、不思議な押して動くという話は、DRYモード位置でスイッチをTURBO側へ少しずらす（押す操作）で動くということだった。しかもその方向に押している間だけで指を離すと止まってしまう。逆のSET側も同じ。

変わった症状。どうしたものか。
スイッチ内部で何か破損した箇所があるのか？
この症状はスイッチだけの問題なようなので、最悪はスイッチ不良で治せない可能もありそう。

とりあえず家にあずかることに。

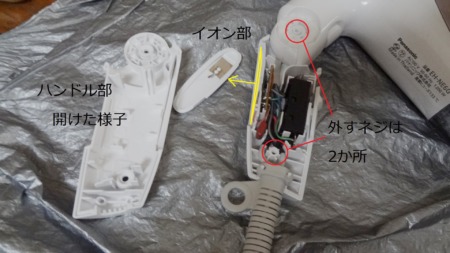

①ハンドル部分のネジ２か所を外す。

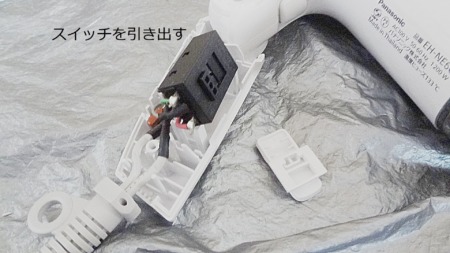

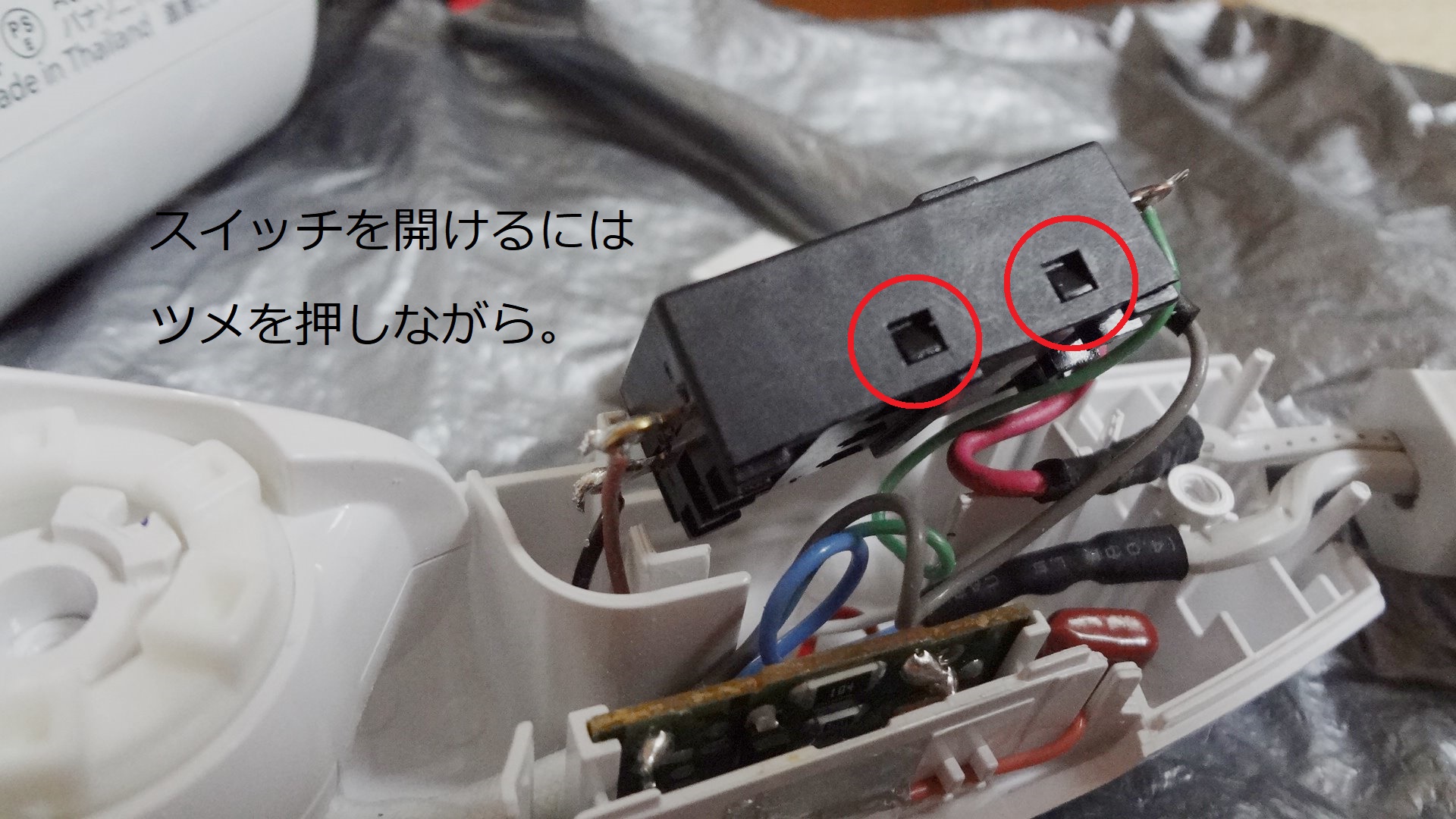

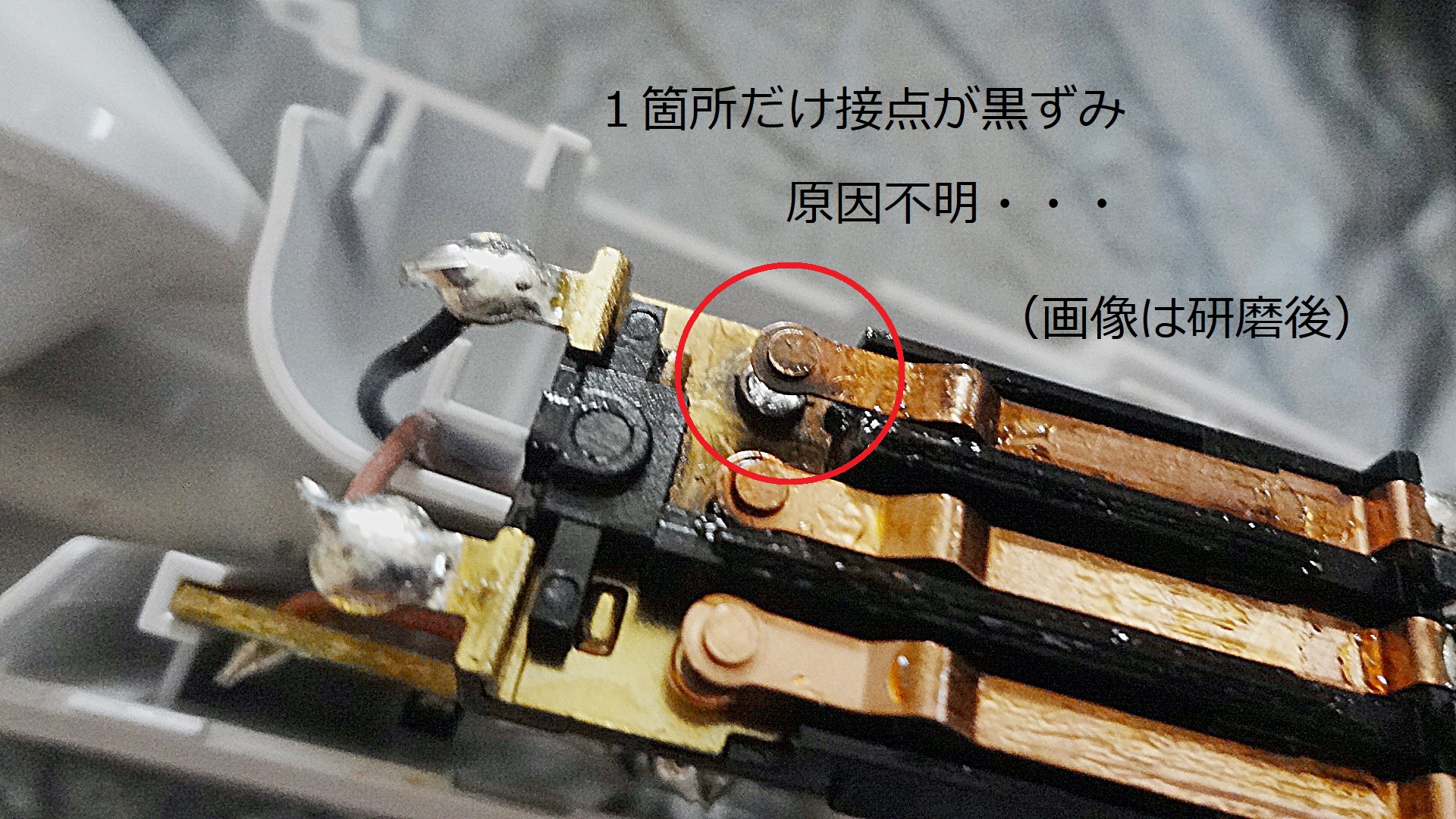

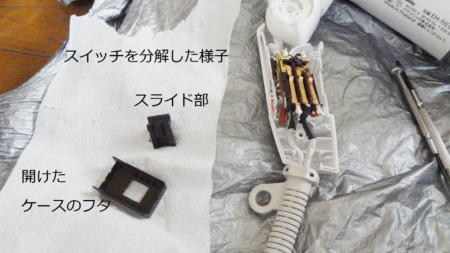

②ハンドルが半分に割れると同時にイオンのパネルも外す。③スイッチを取り出す。配線はついているので浮かす感じ。④スイッチ側面にツメが2か所あり、スイッチケースのカバーを広げるようにして、このツメを乗り越えると分解できる。開くとスライド板があるので紛失しないように。⑤すると、接点の１つだけが黒くなっている。これが動かない原因？この接点の導通不良でってことはないと思うけど・・・。⑥とりあえず原因不明も接点を磨く。
磨きながら思う。
スイッチ内部にホコリが入る構造でもないし、ドライヤー内部にもホコリなく新品状態だし・・・。⑦しかし、想定通り磨いただけでは改善せず。
接点の当たりが悪いのかと他の２本と比べるも異常はない。

⑧スイッチをスライドさせてどの接点がオン・オフするか観察する。
DRYで長時間使っていたのか、吸気口に髪吹いたタオルがふさがった状態で使ったか・・・と、

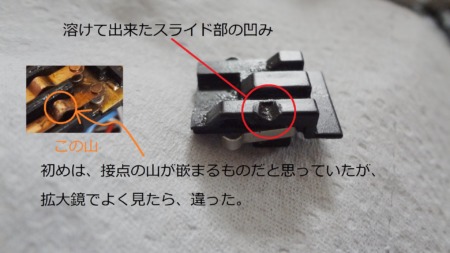

妄想しながら、スイッチの黒色のスライド部を見ていると１箇所だけ凹んでいる。DRYモード時に接点板にある凸がこの凹に嵌まるようだが、ほかの２本にはない・・・
グリスをふき取るとその凹みの淵が少し盛り上がっていることに気が付いた。
拡大鏡でよく見たら、あぁーこれだね。この凹みは実は溶けて出来たものでした。ここまで、さんざんスイッチを組み立てては、動作、またばらして確認・・・
散々で疲れましたが、どうやら原因はこの溶けて出来た凹みにはまると接点はオフとなり動作しないということです。
スイッチをDRYモードから少しずらす操作をしてみると、この凹みを脱出するとオンする事がわかりようやく解明しました。指を離すとオフになるのはこの凹みに落ちるからです。

⑨この溶けた凹みは穴埋めしないといけません。

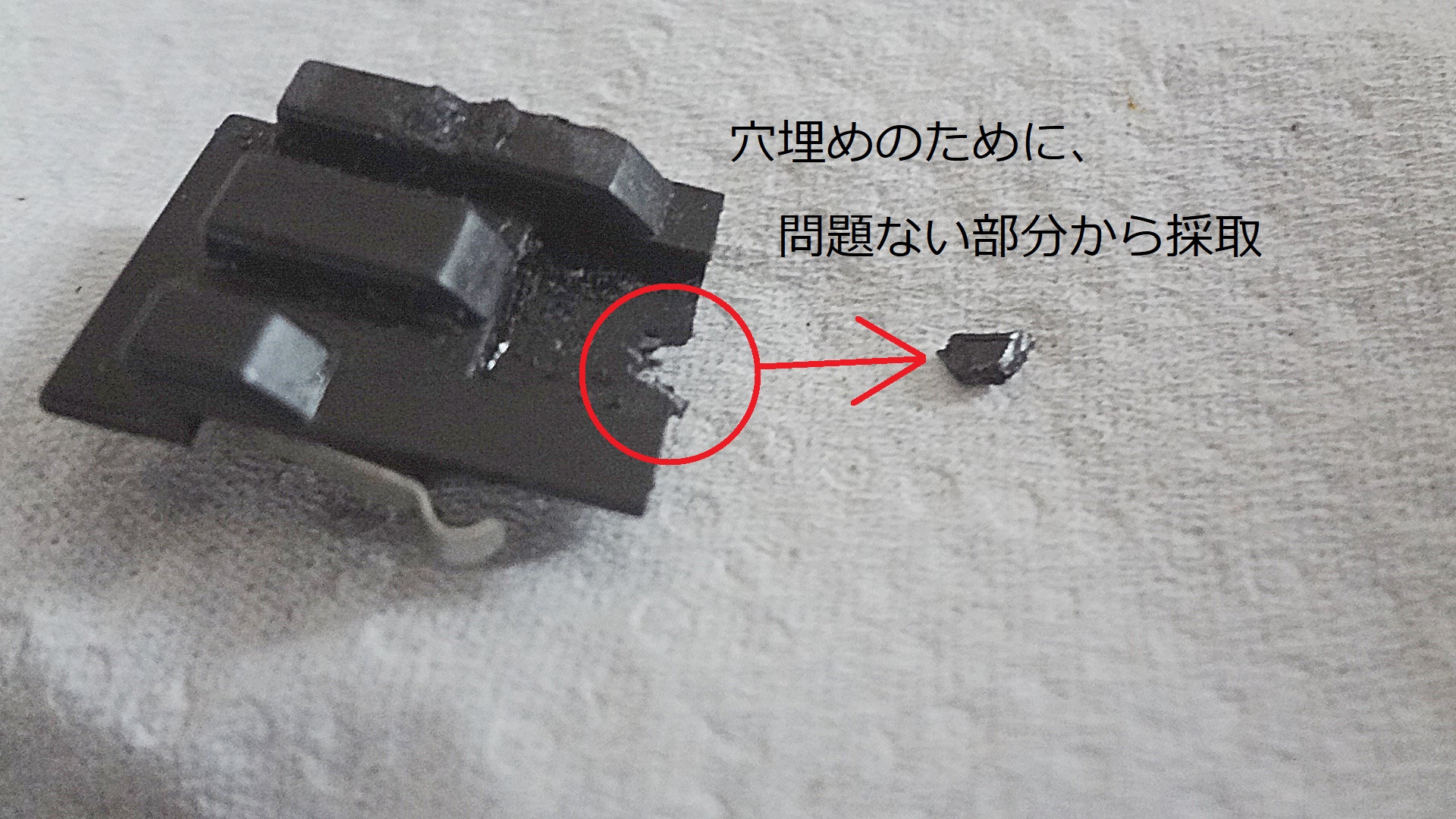

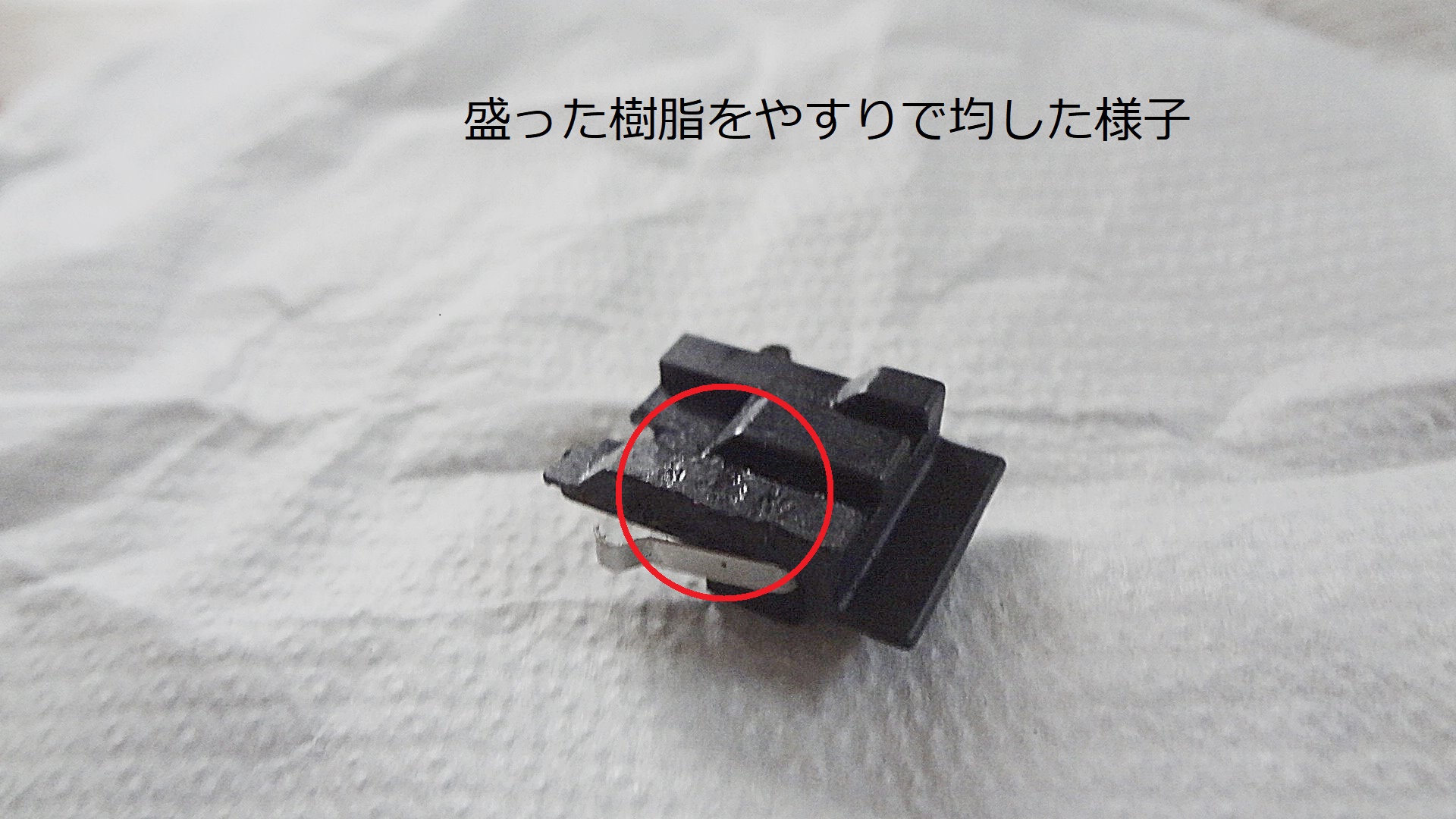

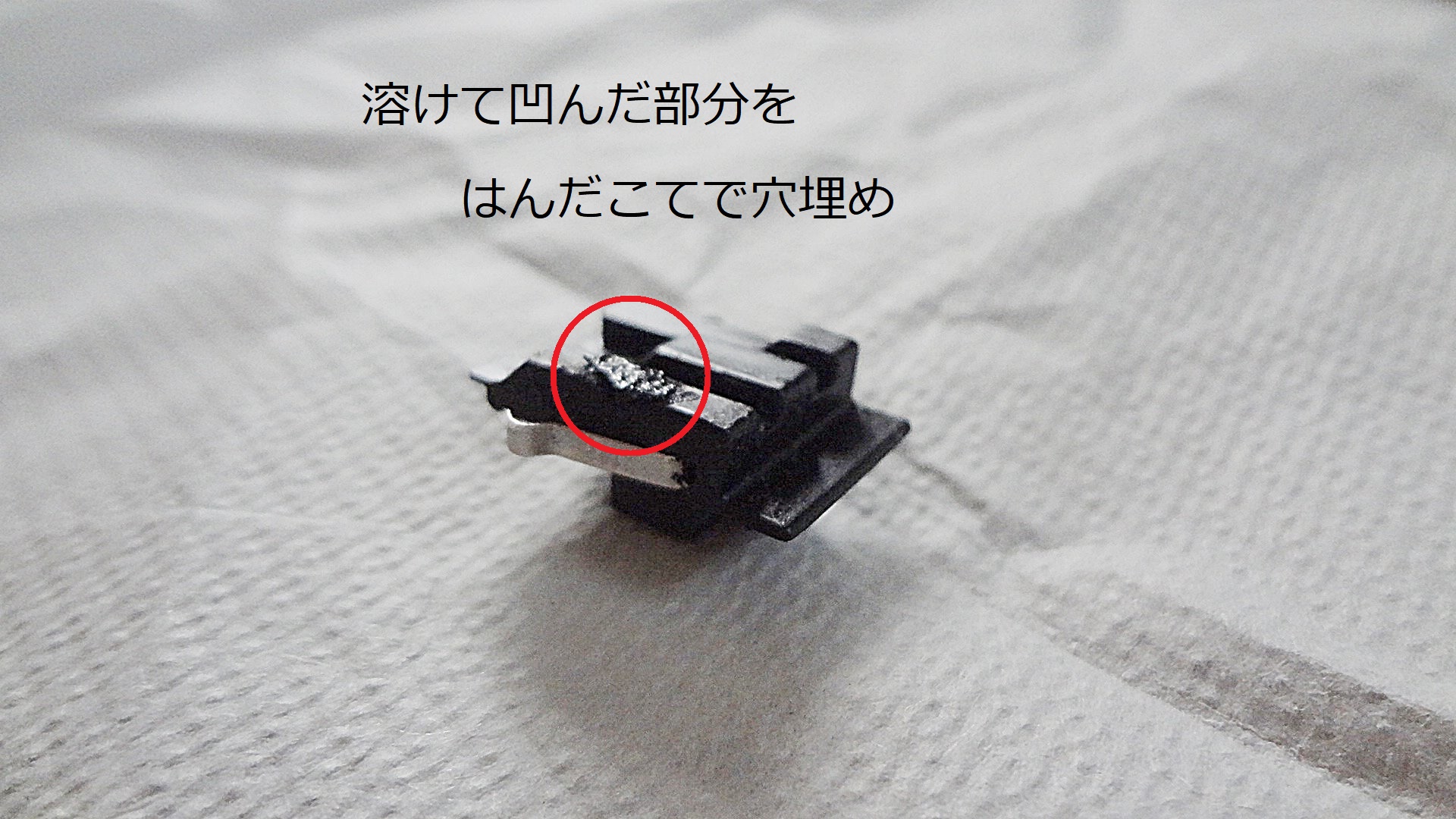

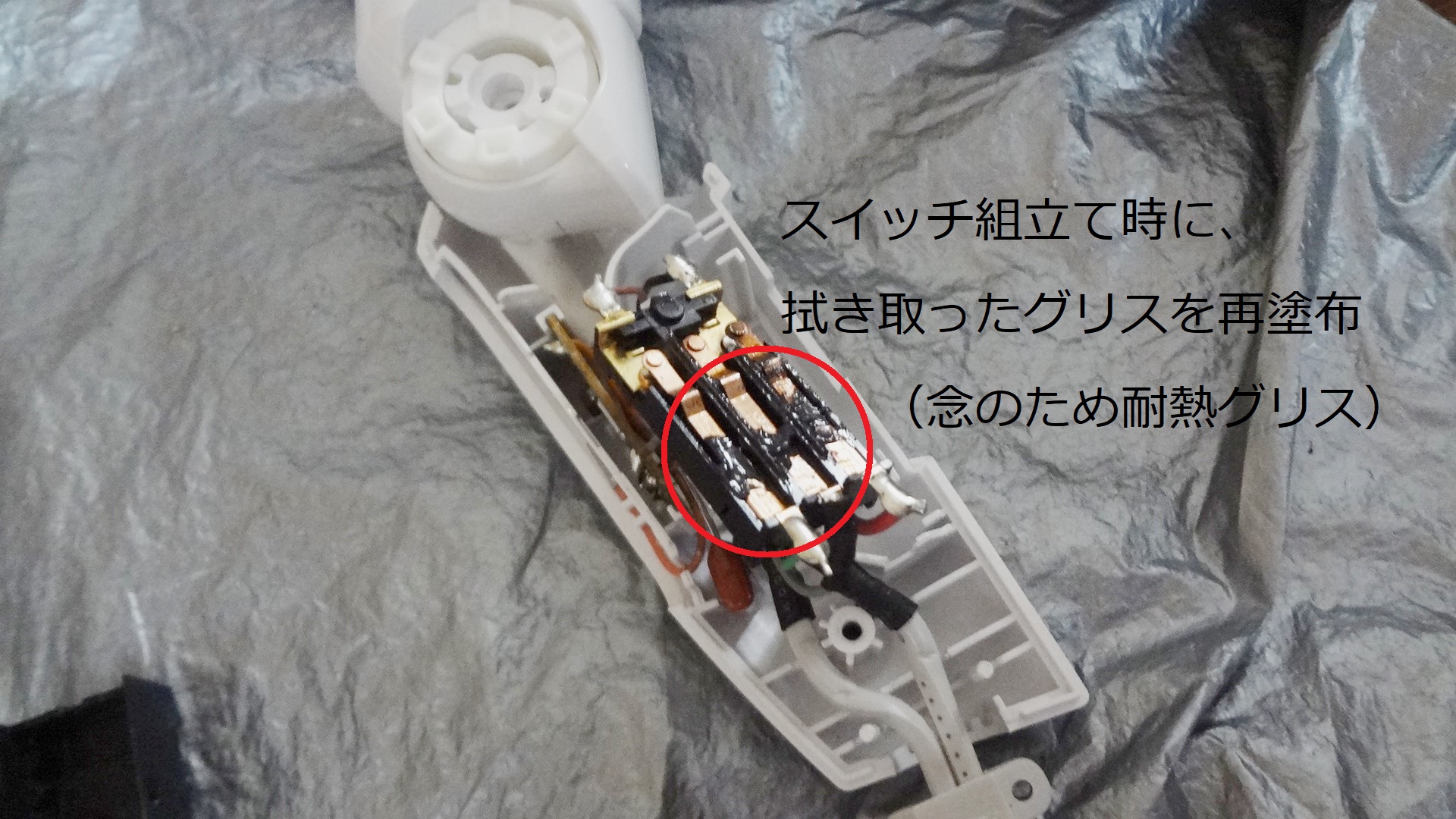

材質の異なる樹脂では付かなかったり、すぐ溶けても困るので。スライド部の問題ない部分から樹脂を採取しました。⑩はんだこてで溶かし穴埋めしました。⑪穴埋めしたら、やすりで平らに削ります。あまりきれいではありませんが、当てすぎると正常な部分も溶け出すのでほどほどに・・・。⑫スライド部のグリスは調査で拭き取ったので、新たにグリスを塗布します。念のため耐熱グリスです。⑬元に組み立て、動作確認しました。

治ったものの、なぜこのように溶けたのかです。
溶ける原因としては接点が発熱したことによるものには間違いないのですが、
なぜ溶けるほど発熱したかです。

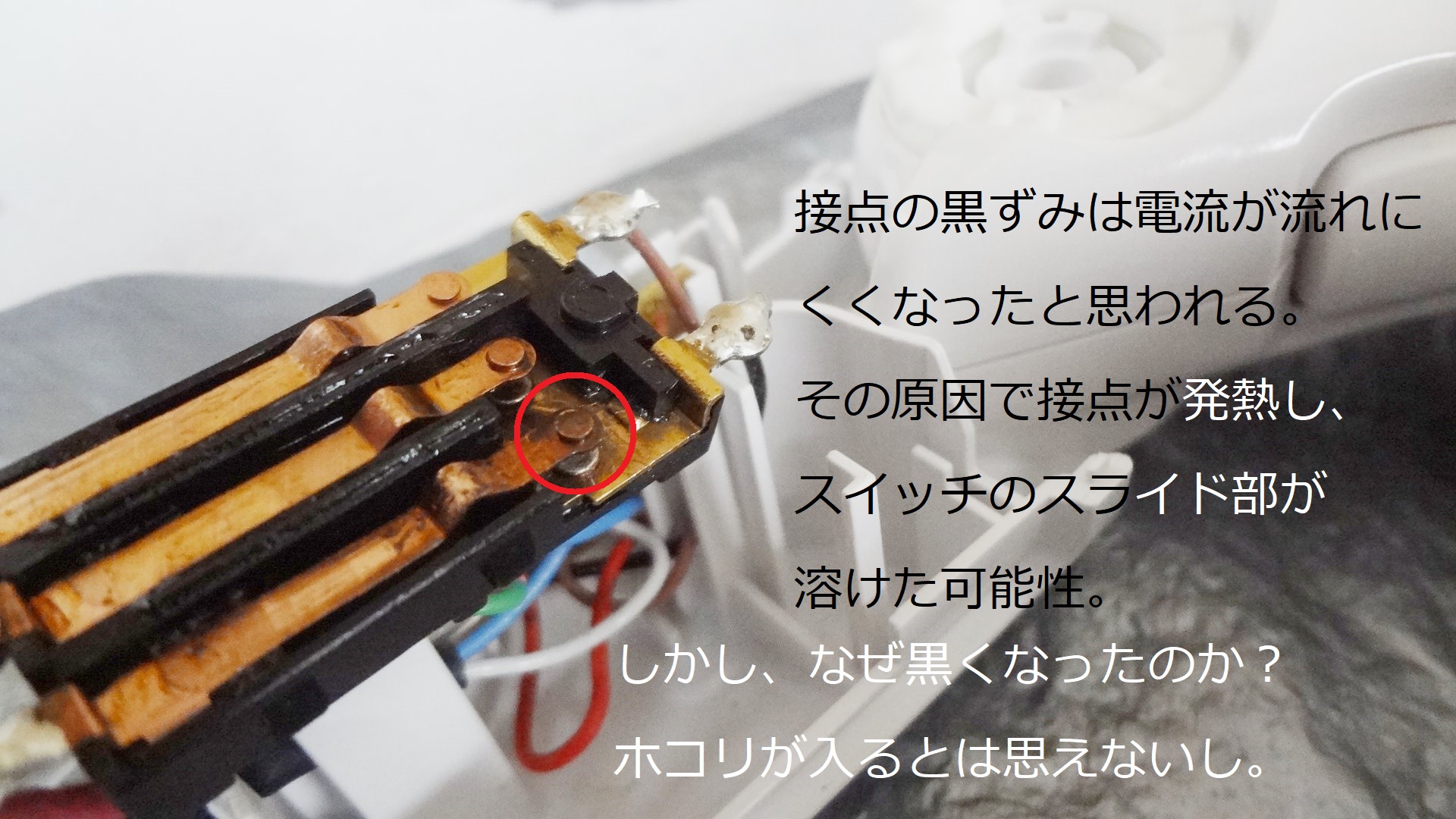

分解時にあった接点の黒ずみによるものとして、接点不良になり電流が流れにくくなり接点が発熱したというのも想定できます。
しかし、最後に残るのがなぜ接点は黒ずんだのか？なのです。仮にほこりが付いて焦げることはありますが、ほぼ密閉されたスイッチ内部に入るかと言うとほぼないと思われます。スライド部には同時にスライドする板もついていますし。
